Ajustement en temps du BGO par rapport au 2"x2"

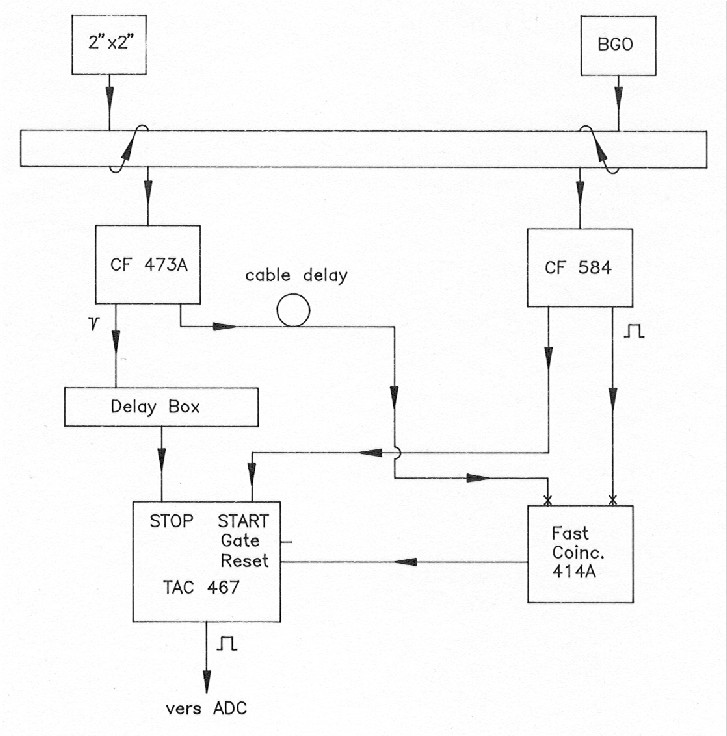

Voir Fig. 5

(Partie du circuit utilisée pour ajuster le temps du BGO par rapport au 2"X2" Fig.5 )

• Dans le "TAC", mettre "SCA inhibit" out, gamme sur 200 ou 400 ns, BGO dans "start", 2"x2" dans "stop". Le spectre devrait avoir une belle gaussienne
• Avec le fil provenant du module "Fast Coinc" branché dans "reset", un trou devrait apparaitre bien centré dans la gaussienne si les deux détecteurs sont bien en temps à l'intérieur du temps de résolution du circuit qui est de l'ordre de 15 ns. Si le trou est vraiment mal centré, il faudra ajuster le délai en ajustant la longueur des cables.
• Remettre "SCA inhibit" in, gamme sur 100 ns, branchez le fil du "reset" sur "gate", mettre "gate" sur coincidence, le 2"x2" sur "start" et le "OR" sur "stop"
